Colore cavi quadri macchina
Domanda

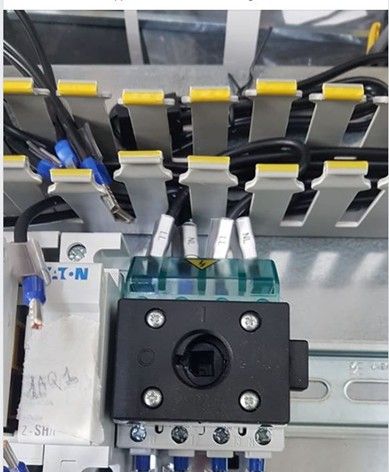

Salve, questo sezionatore è in un quadro a bordo macchina.
È corretto, secondo voi, il cablaggio?
Vi faccio notare che è alimentato a 230 V, con alimentazione doppiata in testa.
I cavi sono rigorosamente tutti neri.
Risposta dell'esperto
Andrea per i quadri bordo macchina si deve fare riferimento alla norma CEI 44-5.
Il capitolo 13.2 stabilisce che i conduttori debbano essere identificabili.
Tale identificazione può avvenire con:
- Numeri
- codici alfanumerici
- colore
- combinazione dei precedenti metodi
Il conduttore di protezione ed equipotenziale è opportuno sia identificato tramite colore (giallo/verde).
Il conduttore di neutro è opportuno sia identificato con il colore blu.
La norma dice che, quando viene rispettata l’identificazione seguendo l’etichettatura prevista dalla IEC 62491, è ammesso avere cavi di colore nero per i circuiti di potenza, come nella foto che hai postato.
Altri colori identificano invece i cavi dei circuiti non di potenza e di determinati servizi.
Ad esempio, se i cavi a monte del sezionatore restassero in tensione a dispositivo aperto e se quel sezionatore fosse il generale del quadro, sarebbe opportuno che i cavi fossero di colore arancione in quanto ricadrebbero nella dizione “circuiti esclusi” di cui al 5.3.5 CEI 44-5.
Per vedere quali sono questi colori e per sapere anche come cambiano le colorazioni dei cavi negli impianti tradizionali a partire dal 2020, ti suggerisco di iscriverti alla newsletter di normafacile e seguire la procedura per scaricare la guida che ti spiegherà tutto passo dopo passo.
